Катафоты задние...
--------------------------------------------------------------------

Поглядев на фотографии доработанных машинок маздоводов на drive2.ru, пришел к выводу, что катафоты со светом очень даже ничего.
Приобрел тонированные, относительно цвета кузова. Думаю будет все ОК.

Фото 1

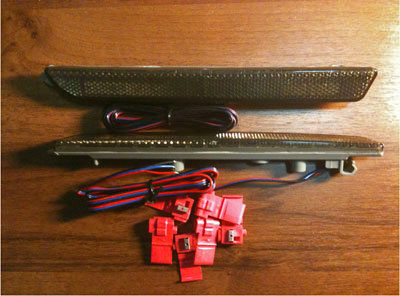

На фотографии приобретенный комплект. Контактные адаптеры и пара катафотов (Фото 1).

Фото 2

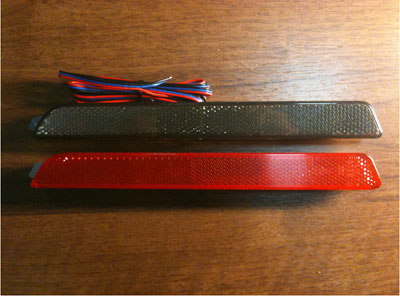

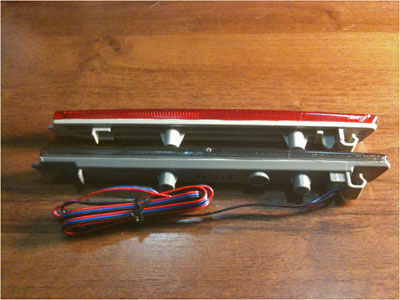

Родной катафот и тонированный светодиодный катафот (Фото 2).

Фото 3

Фото 4

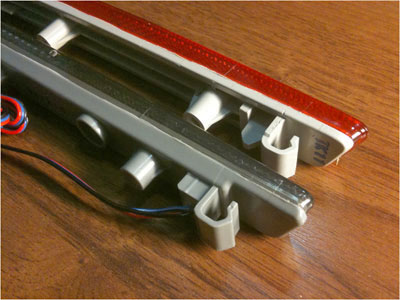

На этой фотографии видно, что защелка эдентична и размеры тоже.

________________________________________

Установка с разбором багажника и конечный результат,

Можно конечно обойтись и без разбора левой части багажника, но достаточно сложно будет подлезать к технологическому отверстию и монтажу левой лампы стоп-сигнала, так как к ней мы будем подсоединяться.
Мася, это хорошо продуманный конструктор. Все просто и логично, только нужно знать откуда начинать разбор и без лишних усилий.

Внимание! Весь разбор касается только левой части багажника, чтобы обеспечить доступ к разъемам задней фары и тех.отверстию.

И еще, придется подпиливать боковины обеих катафотов напильноком, так как оригинальными размерами относительно впадин крепления на бампере, данные штучки не блестали. До идеала как стояли родные катафоты, да-ле-ко.

Фото 5

Вынимаем содержимое багажника (кроме запаски).

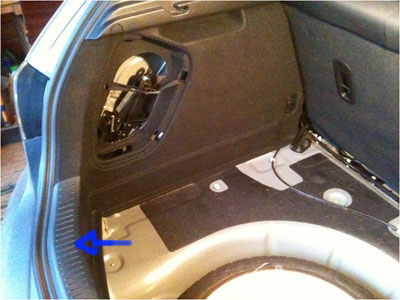

Пластиковый порог багажника (показан синей стрелкой), тащим вверх за середину, предварительно вынув по краям пару пластиковых клипс и снимаем его. Слево открываем люк где закреплен домкрат (фото 5).

фото 6

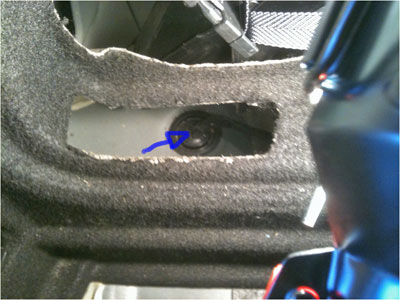

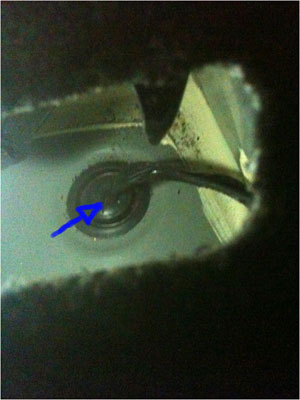

...стрелкой показано технологическое отверстие для протяжки в отсек багажника электрики и т.п. (фото 6).

фото 7

...оно же только ближе. Отверстие закрыто лепестками мягкой резины, чтобы всякая пакость непопала в салон.
Просто проталкиваем провода с помощью тонкой отвертки (фото 7).

фото 8

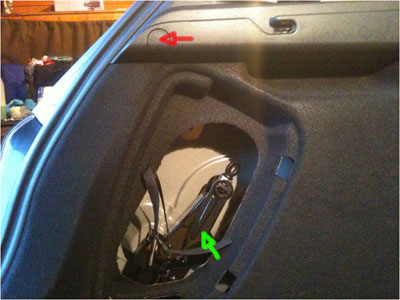

Что бы отвернуть левую направляющую верхней полки, берем маленькую шлицевую отвертку и подсовываем снизу в щель крыжки (крыжка красная стрелка, зеленая домкрат) и поддев отщелкиваем её (фото 8).

фото 9

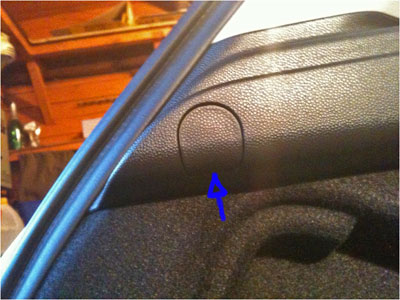

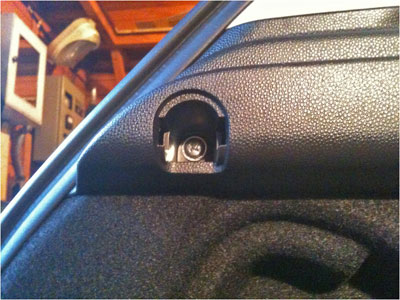

Крыжка крепления крупным планом и куда вставляем отвертку...

фото 10

Отвертываем (фото 10)...

фото 11

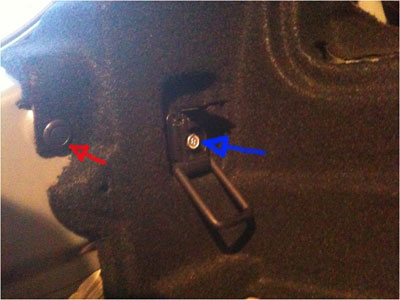

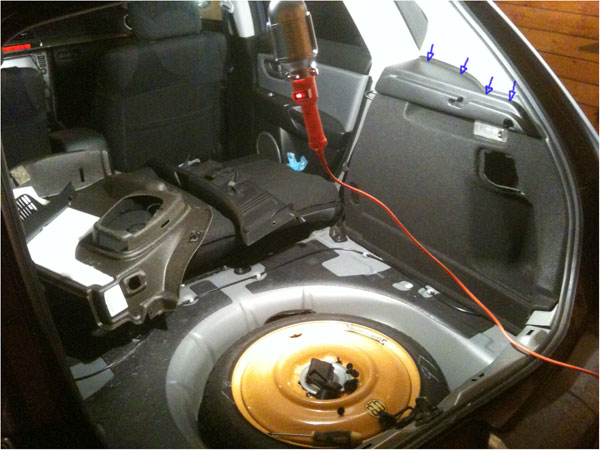

...так же отвертываем, крепление сетки багажника торцевым ключем на 10мм (синяя стрелка, красная стрелка это клипса которые следует вынимать везде, где мы их будем видеть. Поддев центральную площадку чуть ли не ногтем, она очень легко вынимается руками). Незабываем те места где стоят клипсы (фото 11).

фото 12

Отвернув саморез (фото 10), нажимаем сверху вниз на место где только, что отвернули саморез до щелчка, продолжая этот метод нажатия по верху данной детали (синие стрелки, на фото правой стороны. На левой стороне проделывается так же). Снимаем пластиковую напрявляющую полки и отстегнув пластиковые клипсы с декоративной боковины, снимаем и её (фото 12).

фото 13

...вот они наши патроны на левой задней фаре, только необращайте внимание на фото 13 красные коробочки с проводом от наших новых катафотов, это уже готовая конструкция. Нас должно интересовать снятие цоколей ламп.

1. Патрон поворотника (стрелка красная, он нам ненужен, но снять нужно).
Против часовой стрелки отворачиваем патрон с характерным щелчком и некоторым усилием. Вынимаем.
2. Далее вынимаем патрон стопа и габаритов.
Берем маленькую отвертку-шлиц и нажимаем на педальку (стрелка желтая), одновременно тащим разъем насебя (стрелка зеленая). Вынимаем (фото 13).

фото 14

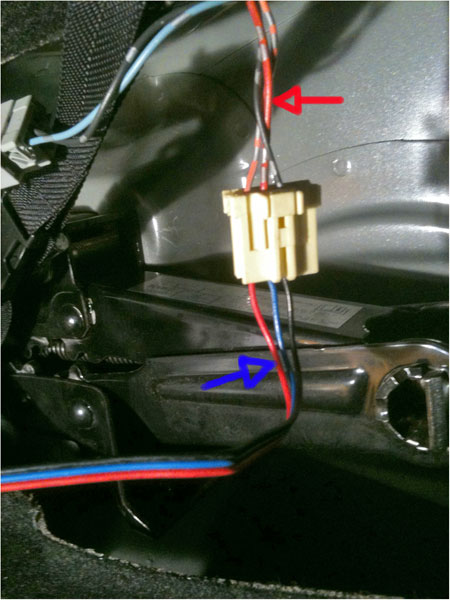

Пример тестового соединения светодиодного катафота, предварительно нужно снять родной (как снять катафот, расказано здесь),поставить наш тюнингованный, провздев провода в отверстие защелки для катафота у бампера. Придется подстелить что то под бампером, леч на спину и окуратно протащить и закрепить провода за бампером (под рукой была изолента, вот ей и закрепил за монтаж датчиков парковки, если нет, то там имеются технологические ушки, нащупать их можно только руками за балкой заднего бампера фото 26). Дальний, правый катафот провел по металлической силовой балке бампера и параллельно с левым протощил через тех.отверстие (фото 6; 7; 23; 24). Вытащил провода от катафотов в багажник.

Красной стрелкой показаны провода идущие на разъем для запитки стоп-габарита.

Цоколевка справо на лево:
- Серебро-черный (минус)
- Серебро-красный (плюс, стоп сигнал)
- Серебро-ораньжевый (плюс, габарит сигнал)

Синей стрелкой показаны провода идущие от левого катафота, там объяснять цоколевку ненужно, все и так понятно (фото 14).

НЕ ПЕРЕПУТАЙТЕ ПЛЮС И МИНУС, ЭТО ГРОЗИТ ВЫХОДОМ ИЗ СТОРОЯ СВЕТОДИОДОВ :(

фото 15

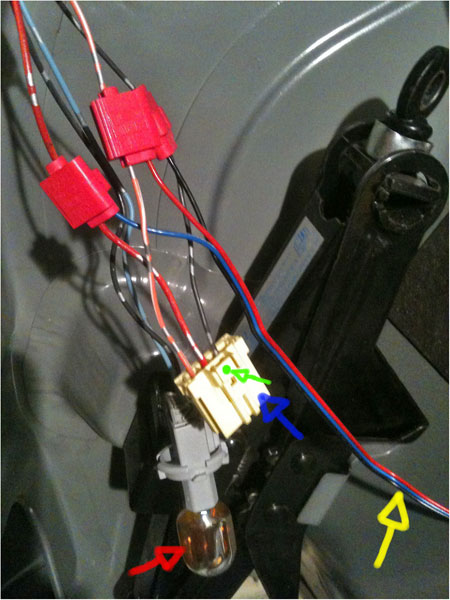

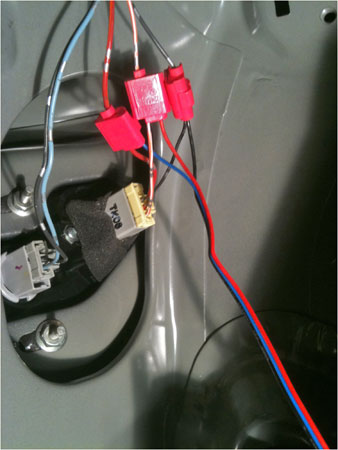

На данном фото контактными адаптерами произведено подключение относительно цоколевке, что показано на фото 14.
Красная - лампа левого поворотника.
Желтая - подключенная группа проводов левого катафота.
Синяя - разъем лампы стоп-габарита (к чему и было это все подключено).
Зеленая - педалька для снятия данного разъема (описание выше). (фото 15).

фото 16

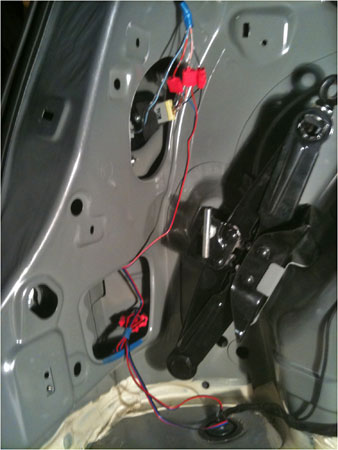

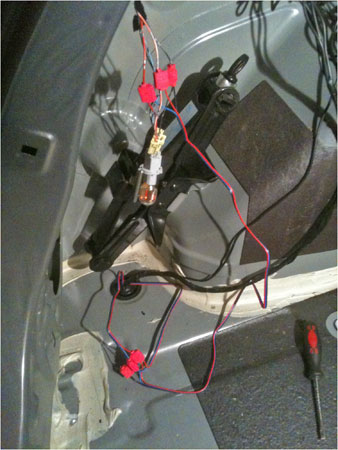

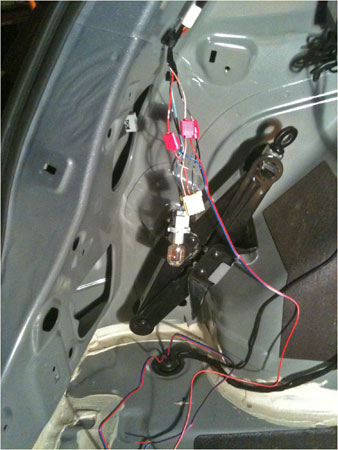

...общий вид монтажа с технологическим отверстием (фото 16).

фото 17

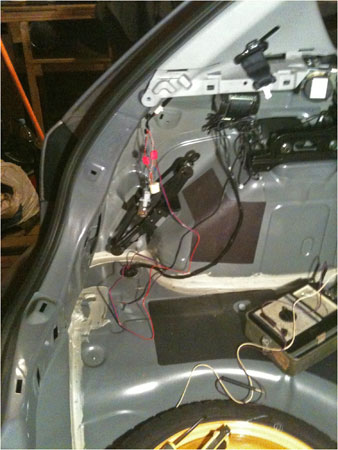

...еще фото общего вида (фото 17).

фото 18

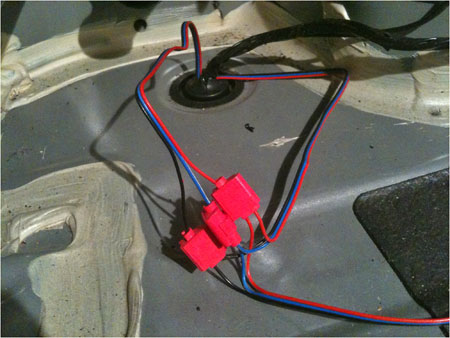

Технологическое отверстие состороны багажника и подключение правого катафота к левому. Тут все подключается в соответствии с цветом при помощи контактных адаптеров идущих в комплекте.
Почему подключено так?
Да потаму, что бы не разберать правую часть багажника (фото 18).

фото 19

...общий вид (фото 19).

фото 20

Все цоколя (поворотник, стоп-габарит) ставим в обратном порядке (фото 20).

фото 21

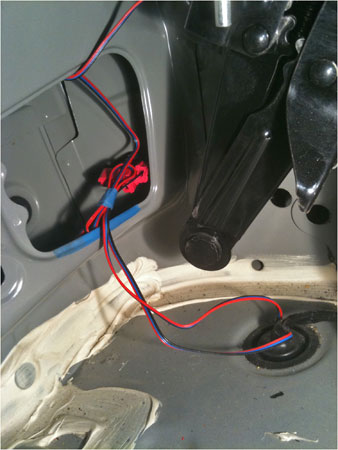

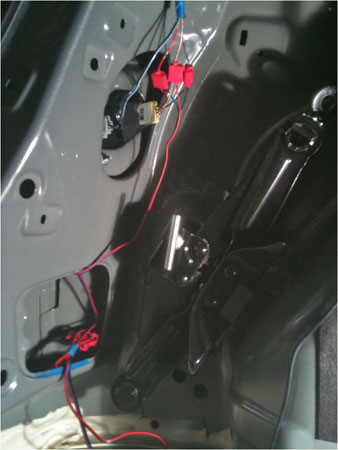

...окуратно укладываем и закрепляем провода, что б не бреньчани о металлические детали кузова (фото 21).

фото 22

Внешний вид всего... (фото 22).

фото 23

...еще (фото 23).

фото 24

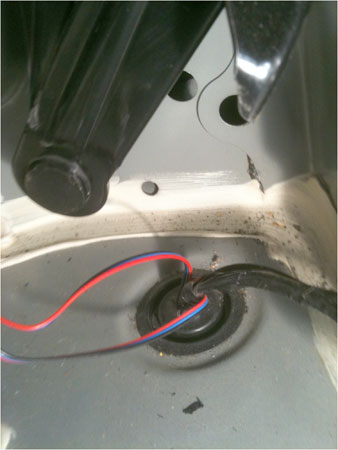

...тех. отверстие (фото 24).

фото 25

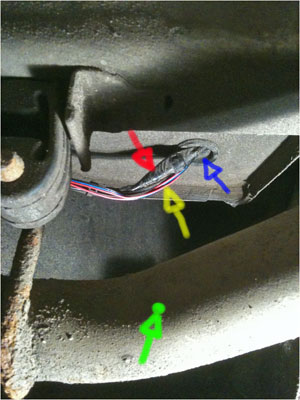

...что бы иметь представление, а что там за бампером?
Синяя - тех. отверстие состороны днища.
Красная - монтаж парктроников.
Желтая - наши катафоты.
Зеленая - выхлопная труба (фото 25).

фото 26

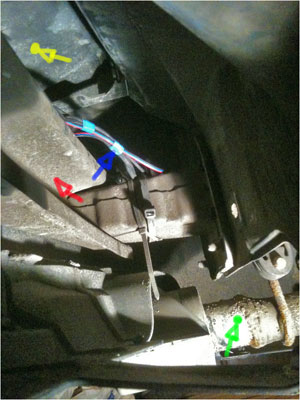

Общий вид:
Зеленая - выхлопная труба.
Красная - металлическая балка заднего бампера.
Желтая - задний бампер.
Синяя - монтаж парктроников и катафотов (фото 26).

фото 27

Режим габарита... (фото 27).

фото 28

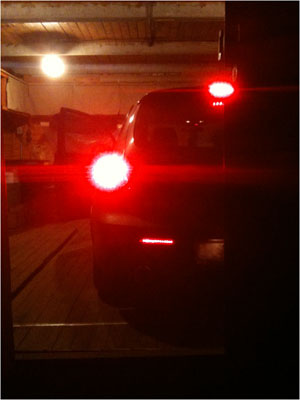

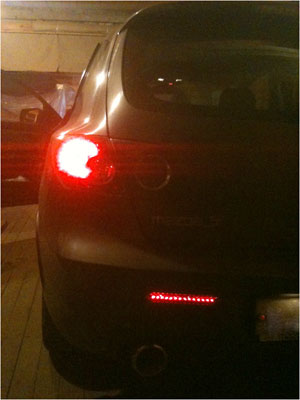

Режим стоп-сигнала... (фото 28).

фото 29

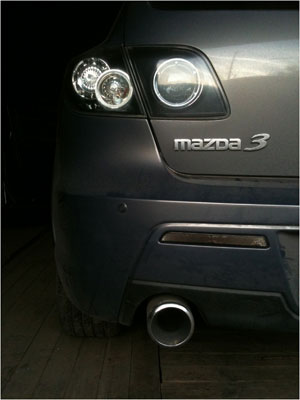

Все выключено (фото 29).

фото 30

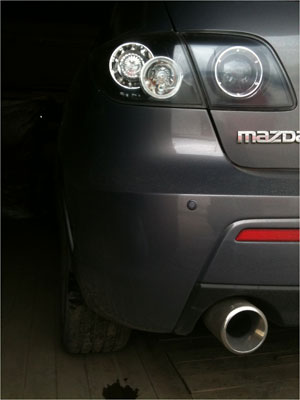

...так было (фото 30).
